Долбяки — Інструмент для зубообробки

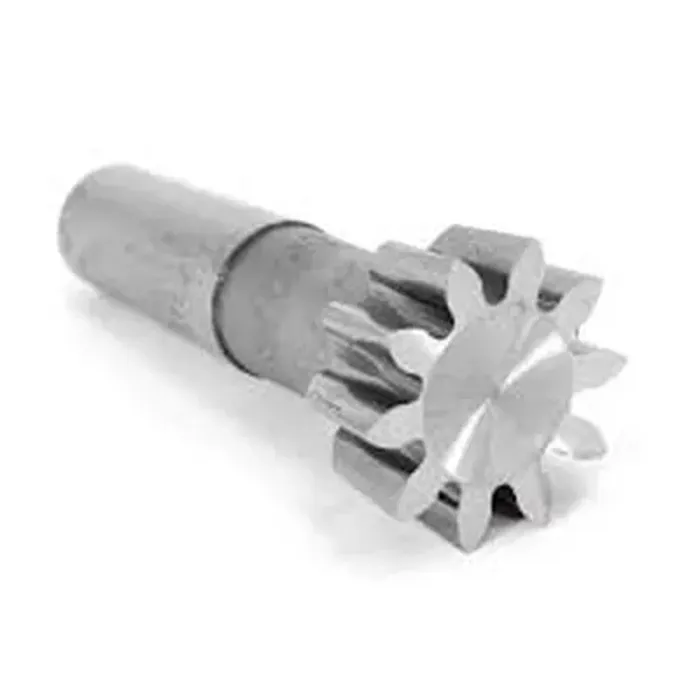

Долбяки є спеціалізованим металорізальним інструментом, призначеним для формування зубчастих профілів на заготовках. Їх застосовують для нарізання зубів на циліндричних зубчастих колесах (прямозубих, косозубих, шевронних), а також для обробки шліцьових з'єднань, зірочок, храпових коліс та інших деталей з внутрішнім або зовнішнім зубчастим контуром. Принцип роботи долбяка полягає у послідовному знятті шару металу за допомогою поступально-обертового руху інструменту та заготовки, забезпечуючи високу точність та якість обробленої поверхні. Цей метод зубообробки дозволяє отримувати складні профілі з мінімальними допусками.

Конструктивні особливості та характеристики

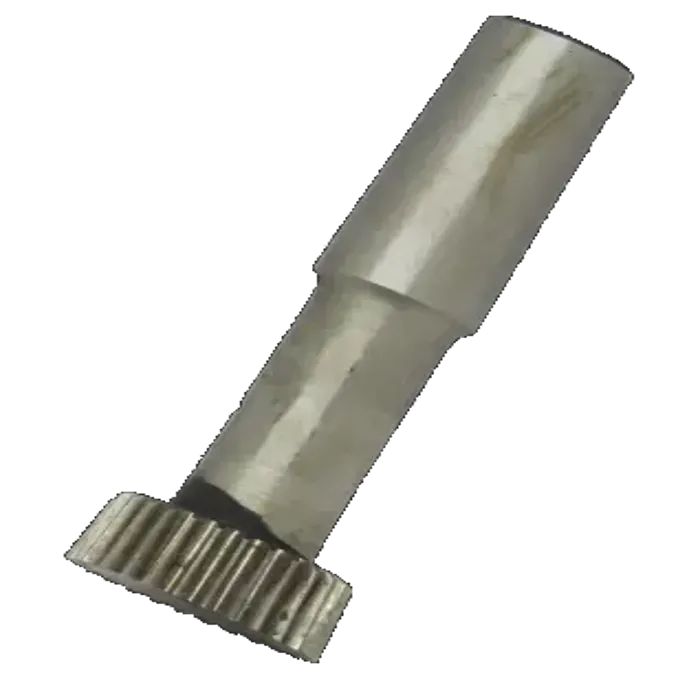

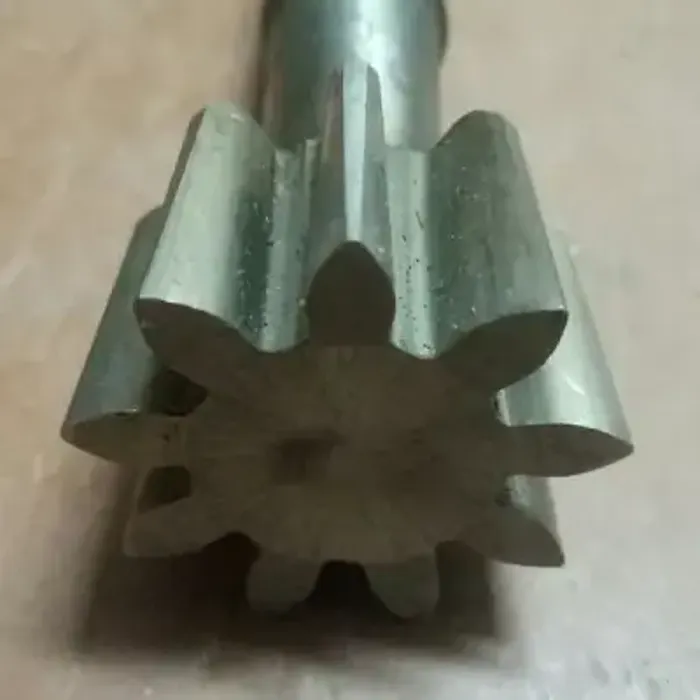

Долбяки виготовляються з високоякісних інструментальних сталей, таких як швидкорізальна сталь (HSS) Р6М5, Р9, Р18, або з твердих сплавів, що забезпечує необхідну твердість (до 63-66 HRC) та зносостійкість різальних кромок. Для підвищення експлуатаційних властивостей інструменту можуть застосовуватися різні покриття, наприклад, нітрид титану (TiN), що збільшує стійкість до стирання та дозволяє працювати на підвищених режимах різання. Конструкція долбяків передбачає наявність конічного хвостовика (наприклад, Конус Морзе КМ), що забезпечує надійне кріплення в шпинделі зубодовбального верстата та точне центрування.

Ключові характеристики долбяків включають: модуль зуба (від 0.5 до 10 мм і більше), число зубів z (чистових та попередніх), діаметр інструменту (Діаметр.1, Діаметр.2, Діаметр.3), довжина робочої частини (Довжина робочої частини.1, Довжина робочої частини) та загальна довжина (Довжина загальна). Ці параметри визначають геометрію нарізуваних зубів та можливості застосування інструменту для конкретних завдань. Точність виготовлення долбяків відповідає стандартам ГОСТ 9323, DIN 867 та ISO 53, що гарантує відповідність отриманих зубчастих профілів заданим вимогам щодо допуску та якості поверхні.

Підбір та експлуатація долбяків

Вибір долбяка здійснюється на основі технічних вимог до оброблюваної деталі: модуль зуба, кількість зубів, кут нахилу зубів, точність та шорсткість поверхні. Важливо враховувати матеріал заготовки, оскільки від цього залежить вибір матеріалу долбяка та оптимальні режими різання (швидкість різання, подача). Для попередньої обробки можуть використовуватися долбяки з більшим числом зубів або спеціальною геометрією для зняття основного припуску, тоді як для чистової обробки застосовуються інструменти, що забезпечують високу точність та якість поверхні. Правильний підбір геометрії різальної частини, кутів заточування та покриття інструменту є критичним для досягнення максимальної продуктивності та збільшення терміну служби долбяка. Регулярний контроль стану різальних кромок та своєчасна переточка дозволяють підтримувати необхідну гостроту та забезпечувати стабільну якість обробки, мінімізуючи зносостійкість та дефекти.
